Enkelvoudig koudesysteem
Systeemschema eentraps koudesysteem of ook wel DX- systeem genoemd.

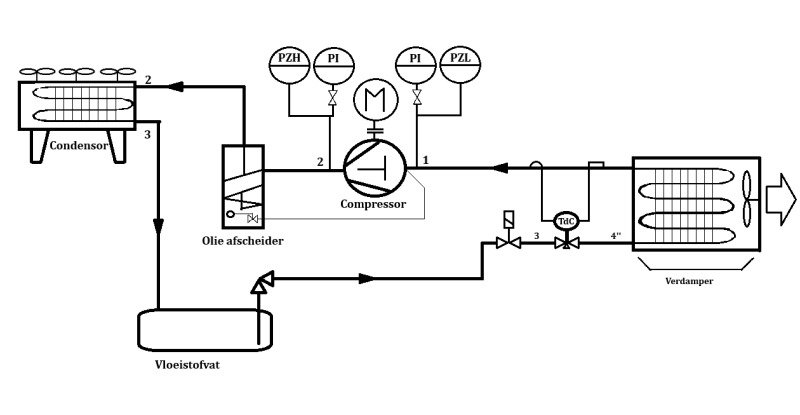

Koudecircuit, afbeelding 1.0

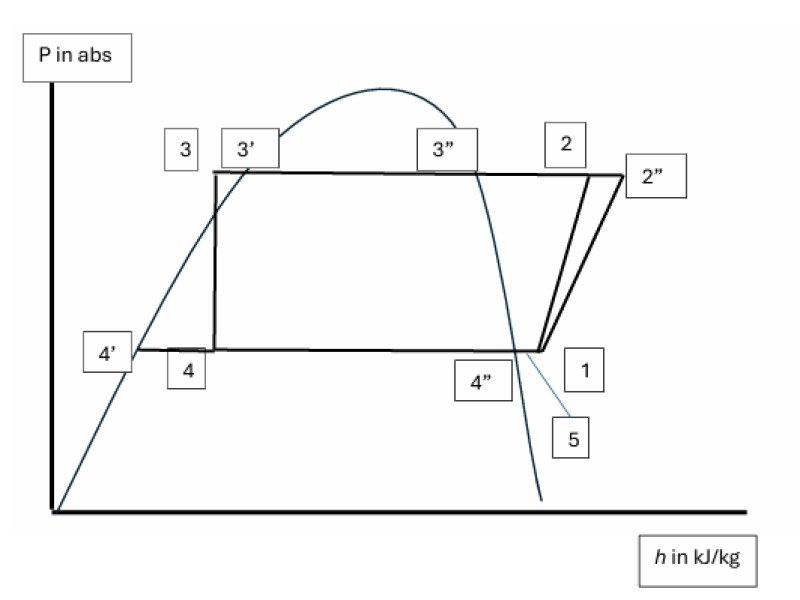

h- log p diagram, afbeelding 1.1
toelichting ingetekende DX proces:
Ø Van punt 1 naar punt 2” ► Adiabatische of compressie isentropisch. (omkeerbaar)
Ø Van punt 1 naar punt 2 ► Praktische of compressie polytropisch. (wrijvingswarmte enz.)
Ø Van punt 2 naar punt 3 ► Het totale condensatie proces.
> Van punt 2 naar punt 3” ► Afkoelen persgassen = voelbare warmte.
> Van punt 3” naar punt 3’ ► Het daadwerkelijk condenseren = latente warmte. (r2)
> Van punt 3’ naar punt 3 ► Onderkoeling = extra afkoelen vloeistof. SC = Sub Cooling
> Van punt 3 naar punt 4 ► Expanderen vloeistof van pc naar po.
> Van punt 4 naar punt 4” ► Het daadwerkelijk verdampen van geëxpandeerde vloeistof. r2 (Expansie/smoorverlies)
> Van punt 4” naar punt 5 ► Oververhitting statisch = voelbare warmte. SH (Super Heated) statisch.
> Van punt 5 naar punt 1 ► Oververhitting zuigleiding = voelbare warmte. SH SL
Het enkelvoudige koudesysteem is niet al te complex en vind zijn toepassing in de kleine tot middelgrote koudetechniek. Afhankelijk van het toegepaste type koudemiddel kan men in een druktrap eentraps koudesysteemen inzetten voor zowel luchtbehandeling, koel - toepassing als vriestoepassing. Echter normaliter is voor lage temperatuur toepassing een grote drukverhouding benodigd, waarbij men altijd in overweging moet nemen dat dan:
* Een grote drukverhouding geeft een laag rendement.
* Een grote drukverhouding geeft een hoge eindcompressie temperatuur.
A. Drukverhouding compressor
B. Koudecapaciteit
Qͤo = mͤ . (h5 – h3) = (kW)
C. Capaciteit Condensor
Qͤc = mͤ . (h2 – h3) = (kW)
D. Theoretisch aandrijfvermogen Compressor
Pth = mͤ . (h2” – h1) = (kW)
Deze kan zowel Adiabatisch als Isentropisch gebruikt worden.
E. Praktisch aandrijfvermogen Compressor
Pi = mͤ . (h2 – h1) = (kW)
F. Effecties aandrijf/asvermogen van de compressor
Pe = Pav /as =
